Gravuren

Ausführung von Gravuren mit Hilfe des Pantographen

mehr lesen …

weniger lesen …

Mit dem Pantographen, oft auch als Storchschnabel bezeichnet, wird eine Gravurvorlage mittels Fräser oder Diamanten auf das Werkstück übertragen. Das Gravurmotiv kann dabei in gewissen Grenzen in der Größe auf des Werkstück angepasst werden. Neben vorgefertigten Buchstaben-Vorlagen können wir uns mithilfe unserer Werkzeuge auch alle anderen Vorlagen (z.B. Firmen-Logos, Pictogramme, etc.) selber erzeugen. Damit wird der Pantograph der griechischen Herkunft seines Namens gerecht : Pantograph, der Allesschreiber.

weniger lesen …

Die FAWI erstellt Gravuren aller Art. Das bedeutet, dass wir einen großen Bogen von der Tradition bis in die Moderne schlagen und für nahezu jedes Werkstück eine Lösung haben. Dabei können wir auf der einen Seite Objekte als handgeführter Fräsgravuren unter Verwendung eines Pantographen bzw. sogar noch als traditionelle Handgravuren bearbeiten. Auf der anderen Seite können wir mit unserer modernen CNC-Fräse hochpräzise Gravuren modernster Machart erstellen.

Ausführung von Handgravuren

mehr lesen …

weniger lesen …

Anders als bei der Gravur mit dem Pantographen, die man eine „handgeführte Maschinengravur“ nennen könnte, kommt bei der „echten, traditionellen Handgravur“ wirklich keine Maschine zum Einsatz. Das Motiv wird zunächst mit einem Bleistift vorgezeichnet und dann mit sogenannten „Sticheln“ in das Werkstück geschnitten. Unten sieht man diese Werkzeuge, die wie „Mini-Stecheisen“ mit unterschiedlichen Anschliffen aussehen. Im Gegensatz zur „Beschriftung“ ist eine Gravur also eine spanabhebende Arbeit und entfernt damit Material aus dem Werkstück.

weniger lesen …

Welche Art der Gravur soll es werden ?

Die Wahl der Technik wird oft durch das Werkstück selber bestimmt. So können Texte und Logos auf z.B. Schilder und andere ebene Flächen mit der CNC-Fräse graviert werden. Runde Körper (Korpuswaren) wie Becher oder Schalen erfordern oft den Einsatz des Pantographen. Einige Werkstücke haben jedoch eine Form, die nicht mit diesen Methoden graviert werden können (z.B einige Serviettenringe). Dann haben wir auch die Möglichkeit der „klassischen Handgravur“ durch unseren Graveurmeister Detlev Wiegand.

Außerdem können wir Folienbeschriftungen ausführen oder eine Laserbeschriftung anbieten, wobei diese letzten beiden Methoden streng genommen eigentlich gar keine Gravuren sind. Sie werden aber im Volksmund oft so genannt und kommen bei größeren Objekten (z.B. Firmenschildern) zum Einsatz oder wenn durch den Laser eine günstigere Variante gleicher Qualität erreicht werden kann.

Ausführung von Gravuren mit Hilfe der CNC-Fräse

mehr lesen …

weniger lesen …

Im Gegensatz zur Handgravur wird bei der CNC-Gravur nicht vorgezeichnet, sondern strickt nach einer Datei gearbeitet. Sie enthält alle Fräsbahnen des Motivs, die der Fräser später abfahren wird. Die Steuerung des Fräsers erfolgt nun durch den Computer auf Basis dieser Fräs-Datei (CNC = Computerized Numerical Control). Dabei liegt die Präzision und die Wiederholgenauigkeit der Fräsung in Bruchteilen von Millimetern. Dies ist genauer als man es jemals mit manueller Führung des Fräsers herstellen könnte. Die Datei kann beliebig oft benutzt werden und damit können beliebig viele, gleiche Gravuren erzeugt werden. Andererseits kann die CNC-Gravur nie den Charme einer Handgravur erreichen, weil sie einfach viel zu perfekt ist.

weniger lesen …

Umsetzung der Gravuren

Für Sie als Kunden sind diese Details der technischen Umsetzung ohne Belang. Deshalb müssen Sie nur wissen, dass die FAWI Gravuren aller Art ausführt und dabei immer die für Sie beste Methode anbietet. Lassen Sie sich bei Ihrem Gravurwunsch von uns beraten und uns gemeinsam die beste Realisierung für Sie finden.

Nachfolgende Galerie zeigt ein paar der von uns ausgeführten Gravuren. Sie wird in Zukunft noch erweitert werden. Ein paar Einblicke in die Fertigungschritte unserer Arbeiten geben wir Ihnen auf der Seite „Making of …“.

Galerie anzeigen

Galerie ausblenden

Gravur eines Messers
Gravur eines Messers
Gravur eines Zinntellers
Gravur eines Zinntellers
Filigrane CNC-Gravur
Filigrane CNC-Gravur
Gravur eines Hufeisens
Gravur eines Hufeisens
Gravur einer Schieferplatte
Gravur einer Schieferplatte
Briefkastenschild aus Aluminium
Briefkastenschild aus Aluminium (Eloxal)
Namensschild mit Magnethalter
Namensschild mit Magnethalter
Schild aus 2-schichtigem Kunststoff
Schild aus 2-schichtigem Kunststoff
Gravur eines Kreissäge-Blattes
Gravur eines Kreissäge-Blattes

Galerie anzeigen

Galerie ausblenden

Gravur eines Messers
Gravur eines Messers
Gravur eines Zinntellers
Gravur eines Zinntellers
Filigrane CNC-Gravur
Filigrane CNC-Gravur
Gravur eines Hufeisens
Gravur eines Hufeisens
Gravur einer Schieferplatte
Gravur einer Schieferplatte
Briefkastenschild aus Aluminium
Briefkastenschild aus Aluminium (Eloxal)
Namensschild mit Magnethalter
Namensschild mit Magnethalter
Schild aus 2-schichtigem Kunststoff
Schild aus 2-schichtigem Kunststoff
Gravur eines Kreissäge-Blattes
Gravur eines Kreissäge-Blattes

 Gravur eines Messers (1/2)

Rückseite des gravierten Messers

Der Griff dieses Messers ist aus Aluminium. Dessen Oberfläche ist mit einer schwarzen Oxidschicht überzogen (Eloxal). Bei dieser Arbeit wurde genau wie beim oben gezeigten Briefkastenschild nur diese dünne schwarze Schicht durchgefräst, so daß sich die Schrift im hellen Glanz des darunterliegenden Aluminiums zeigt.

< zurück weiter >

 Gravur eines Messers (2/2)

Graviertes Messer

Durch diese Technik ist kein Auslegen der Schrift mit Farbe mehr nötig. Durch das Abfräsen der Oberfläche ist bereits eine dauerhafte Gravur entstanden.

< zurück weiter >

 Gravur eines Zinntellers (1/2)

Gravur eines Zinntellers

Für diesen Zinnteller wurde normaler Text, das Band-Logo und die Unterschriften der Bandmitglieder verwendet. Die Unterschriften wurden zunächst digitalisiert und konnten erst dann graviert werden. Für einen besseren Kontrast wurden alle gravierten Elemente geschwärzt.

< zurück weiter >

 Gravur eines Zinntellers (2/2)

Details der Zinnteller-Gravur

Hier ist gut zu erkennen, daß der Schriftzug "FF Garstedt" im Gegensatz zu allen anderen Objekten freigestellt wurde. Dies bedeutet, daß um die Buchstaben herum das Zinn entfernt wurde, so daß der Schriftzug erhaben stehen bleibt. Auf diese Weise entstand durch die verschiedene Elemente und Gravurtechniken ein sehr individueller Zinnteller.

< zurück weiter >

 Filigrane CNC-Gravur (1/1)

Details der Zinnteller-Gravur
Mit diesem Messingschild können wir einmal zeigen, wie filigran Motive gefräst werden können. Bei näherem Betrachten erkennt man, dass zwischen den verschiedenen Farben immer noch kleine Stege aus Messing erhalten geblieben sind. Sie sind notwendig, um zu verhindern, da die Farben ineinanderlaufen. Das mehrfarbige Auslegen des Motivs ohne dabei die Farben zu vermischen ist dann eine weitere Kunst.
< zurück weiter >

 Gravur eines Hufeisens (1/1)

Details der Zinnteller-Gravur

Bei dieser Gravur wurde jeder einzelne Buchstabe an der Form des Hufeisens ausgerichtet. Nach der Gravur hat der Kunde das Hufeisen vergolden lassen. Bei dieser Ausführung als Fräsgravur werden die Buchstaben auf Tiefe gearbeitet und kommen dadurch auch nach einer Oberflächenbeschichtung (z.B. Vergoldung, Verchromung) gut zur Geltung.

< zurück weiter >

Gravur einer Schieferplatte (1/1)

Gravur auf Herz aus Schiefer Details der Gravur auf Herz aus Schiefer

Normalerweise beschriftet man als Privatperson Schiefer mit einem Filzstift oder Wachsstift. Da diese Art der Beschriftung sehr vergänglich ist, wurde hier die Schrift 0,5 mm tief ausgefräst und mit Farbe aufgefüllt. Da verwischt nichts mehr.

< zurück weiter >

Briefkastenschild aus Aluminium (Eloxal) (1/2)

Briefkastenschild aus Aluminium (Eloxal)

Für einen Edelstahlbriefkasten sollte ein Schild hergestellt werden, welches auch Wind und Wetter ausgesetzt ist. Da Edelstahl dafür zwar gut geeignet ist, hier aber keinen guten Kontrast zum Briefkasten bietet, wurde das Schild aus Aluminium mit einer schwarzen Oxidschicht (Eloxal) hergestellt. Die Schrift konnte nun einfach durch Gravieren der eloxierten Oberfläche erzeugt werden. Dabei kommt dann wieder die natürliche Farbe des Aluminiums zum Vorschein.

< zurück weiter >

Briefkastenschild aus Aluminium (Eloxal) (2/2)

Gravur von Aluminium mit Kugelfräser

Für eine bessere Wirkung der Schrift wurde diese mit einem Kugelfräser graviert. Aufgrund der dadurch halbkreisförmigen Fräsbahn sieht die Schrift besonders brilliant aus. Ein Auslegen der Buchstaben mit Farbe kann entfallen, was der Wetterfestighkeit sehr zu Gute kommt.

< zurück weiter >

Namensschild mit Magnethalter (1/3)

Acryl-Namensschild (Plexiglas)

Die Buchstaben dieses Namensschildes aus Acrylglas wurden von der Rückseite mit einem 0,5mm breiten Fräser ausgefräst und dann mit 3 verschiedenen Farben ausgefüllt. Für einen guten Kontrast wurde die Rückseite dann mit einer weißen Folie belegt.

< zurück weiter >

Namensschild mit Magnethalter (2/3)

Aufbau des Acryl-Namensschildes

Durch das Fräsen von der Rückseite und die weiße Folie ist die Schrift absolut sicher vor Abrieb geschützt. Gleichzeitig läßt sich in der Seitenansicht des 3mm dicken Schildes der 3D-Eindruck der 2mm hohen Buchstaben erkennen.

< zurück weiter >

Namensschild mit Magnethalter (3/3)

Namensschild aus Acrylglas mit Magnethalter

Durch die Verwendung des Magneten kann das Schild an der Kleidung angebracht werden, ohne diese durch Nadeln oder ähnlichem zu beschädigen.

< zurück weiter >

Schild aus 2-schichtigem Kunststoff (1/1)

Schild aus 2-schichtigem Kunststoff

Das Türschild wurde aus einem 2-schichtigen Kunststoff gefräst. Nach Abtragen der blauen Deckschicht werden die Buchstaben in der weißen Farbe der darunter liegenden Schicht sichtbar.

Mit freundlicher Genehmigung der Deutschen Seemannsmission in Hamburg e.V.

< zurück weiter >

Gravur eines Kreissäge-Blattes (1/1)

Details der Lasergravur in Eichenholz

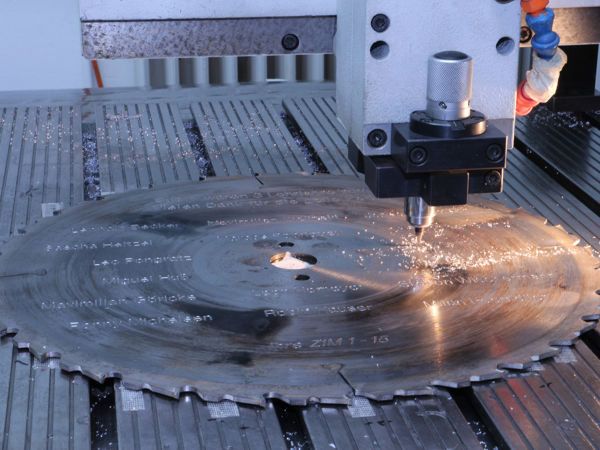

An diesem Beispiel zeigt sich, dass die FAWI auch vor Werkzeugstahl nicht zurückschreckt. Hier wurde ein ca. 40cm großes Kreissägeblatt mit den Namen einer Berufsschulklasse graviert. Als Abschiedsgeschenk an Ihren Lehrmeister wird das Sägeblatt seine Wirkung sicherlich nicht verfehlen.
